內窺鏡超聲成像系統是以電子內窺鏡系統為基礎，將超聲探頭經由內窺鏡的活檢通道伸入體腔，繼而靠近需檢測的目標器官。系統用超聲換能器為傳感元件進行成像，用微型電動機驅動超聲探頭進行扇形掃描。超聲內窺鏡和普通的電子內窺鏡在成像方式上有著顯著的區別。電子內窺鏡借助物鏡成像系統在光電耦合器件CCD(chargecoupleddevice)上成像，僅能觀察到器官的粘膜組織表面，而超聲內窺鏡則利用換能器材料的壓電效應及后續電路的信號處理而獲取圖像，能夠觀察到器官斷層結構的剖面。

　　內窺鏡超聲成像系統的原理，以超聲換能器為傳感元件，利用換能器材料的壓電效應獲取圖像。其原理為：逆壓電效應激勵***頻電脈沖再以聲波的形式發射出去;然后通過正壓電效應將反射波轉化為電信號輸出。在器官組織中，組織的聲阻抗特性可以調制發射聲波的傳播強度，解調出組織聲學特性也就可接收回波信號獲取圖像。如圖是內窺鏡超聲成像系統管端部的結構示意圖。

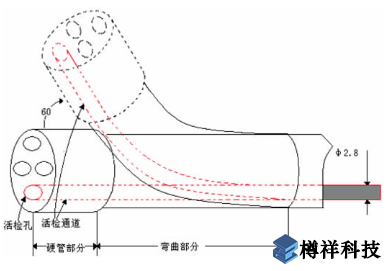

　內窺鏡管端部結構示意圖　

內窺鏡的活檢一般采用內徑為2.8mm的聚四氟乙烯軟管。超聲內窺鏡探頭就是通過這樣的活檢通道進入體內進行工作的。
