特征

　　理想的蜂窩復合皮膚到核心脫鉤。

　　***靈敏度和清晰的信號和響應。

　　在大多數應用中檢測近側和遠側缺陷。

　　兼容音調捕獲RF，IMPULSE或SWEPT方法。

　　符合人體工程學設計，配置簡單。

　　不需要耦合劑。



---

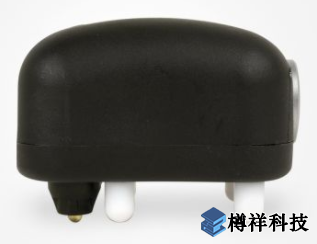

　　Pitch-Catch探頭應用

　　S-PC-P14

　　產品規格

　　操作模式：間距

　　頻率：寬帶

　　提示：間距14 mm(0.55 in。)

　　人體工程學設計

　　通用寬帶俯仰式探頭具有符合人體工程學設計，具有4英尺和探頭邊緣的探頭。允許輕松掃描任何平面或大半徑曲面。位于探頭邊緣的尖端允許對零件進行穩定的邊緣測試。這是大多數復合蜂窩檢查中使用的***選探針模型。

　　

---



       S-PC-P16

　   產品規格

　　操作模式：間距捕捉

　　頻率：寬帶

　　提示：間距14 mm(0.55 in。)

　　具有符合人體工程學設計的寬帶俯仰式探頭探頭可在4英尺內探測，便于檢查更緊密的部分半徑，如機翼前緣。盡管為了更緊密的半徑，這種探針將在較平坦的復合材質的主體結構上表現良好。


---

　　SPO-5629-PHV

　    產品規格

　　操作模式：間距

　　頻率：寬帶，***電壓

　　提示：間距12.7毫米(0.5英寸)，彈簧加載

　　具有較小占地面積和細長體的寬帶俯仰探測器，用于更嚴格的進入?yún)^(qū)域。該探頭通常顯示出比S-PC-P14或S-PC-P16型號更小的更小的靈敏度，因?yàn)槠涓拷奶崾?。雖然不像平坦表面上的S-PC-P14或S-PC-P16那樣穩定，但摩擦保持器SPO-5629-H-R1中的SPO-5629-PHV可以簡化蜂窩復合材料的檢測。


---

　　SPO-5629-H-R1

　　專為SPO-5629PHV探頭而設計。提***穩定性，同時保持探頭垂直于檢查表面，并增加從測試部件表面上脫離的能力，以將活動尖端的張力改變到測試表面。


---

　　間距探針

　　傳統探頭

　　S-PC-P1

　　規格

　　操作模式：間距捕獲

　　頻率：低

　　提示：固定尖端，間距為17 mm(0.67英寸)。

　　檢測能力：通常為12.7 mm(0.5 in。)或更大


---

　　S-PC-P2

       規格

　　操作模式：間距捕獲

　　頻率：低

　　提示：彈簧加載尖端，間距為19 mm(0.75 in。)。

　　檢測能力：通常為12.7 mm(0.5 in。)或更大


---

　　S-PC-P11

       規格

　　操作模式：間距捕獲

　　頻率：寬帶

　　提示：彈簧加載尖端，17mm(0.67 in。)間距

　　檢測能力：通常為12.7 mm(05 in。)或更大


---

　   S-PC-P12

　    規格

　　操作模式：間距捕獲

　　頻率：寬帶

　　提示：固定尖端，17 mm(0.67 in。)間距

　　檢測能力：通常為12.7 mm(0.5 in。)或更大


---

　　S-PC-P13

　　規格

　　操作模式：間距捕獲

　　頻率：寬帶，***驅動器

　　提示：彈簧加載尖端，間距17 mm(0.67 in。)

　　檢測能力：通常為12.7 mm(0.5 in。)或更大

---

       SPO-5629-P

　　規格

　　操作模式：間距捕獲

　　頻率：寬帶

　　提示：彈簧加載的尖端，12.7 mm(0.5 in。)間距

　　檢測能力：通常為12.7 mm(0.5 in。)或更大


---

　　S-PC-DHV

　　規格

　　操作模式：間距捕獲

　　頻率：超過25.4 mm的結構為5.1 kHz; 6 kHz至12 kHz，結構比25.4 mm更薄

　　脈沖：1至3個

　　提示：四個尖端

　　檢測能力：成功應用于 各種材料，包括塑料和木材層壓板。


---

　　* DHV電纜：需要SBM-CPM-DHV：9122330(U8800672)注意：DHV電纜將工作所有Pitch-Catch探針。

　　舊電纜

零件號	U8號碼	描述
SBM-CPM-P11	U8800058	BondMaster電纜 - SBM-CPM-P11 11針至11針電纜，用于Patch Catch和MIA探頭。長11英尺(3.3米)。

　　更換探頭技巧的步驟

　　探頭配置包括兩個固定或彈簧加載的有源探頭尖端和三個白色塑料穩定端頭。頻繁或不適當?shù)氖褂脮?dǎo)致提示的惡化。您可以通過以下步驟輕松快速地將新技巧替換為新技巧。

　　1.轉動探頭并識別需要更換的提示。

　　更換主動探頭尖端。

　　用一把鉗子或手指輕輕握住尖端并將其從探頭中拉出。

　　2.插入新的活動提示。您可以在提示上使用酒精，使其更容易將其插入探針。

　　更換問題穩定提示

　　重要的是逐一更換穩定性提示。擰下每個尖端(用鉗子或用手)后，請確保在卸下下一個插頭之前更換針尖。
